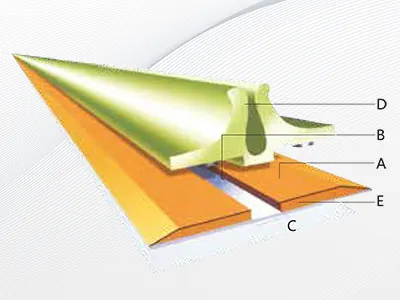

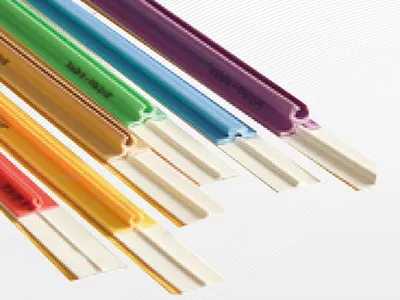

Nossas matrizes de vinco de montagem rápida são componentes essenciais para máquinas de corte e vinco. Elas são usadas para criar vincos precisos em papel, papelão, filme plástico e outros materiais, facilitando as operações subsequentes de dobragem e moldagem. Seu design de montagem rápida melhora significativamente a eficiência da produção.
| Peso da folha(g) | Espessura da folha (mm) | Altura da régua de vinco (mm) | Regras de vinco comumente utilizadas | ||||||
| 23.50 | 23.40 | 23.30 | 23.20 | 23.10 | 23.00 | 23.24 | 22.9 | ||
| 200 | 0.28 | 0.3×1.0 | 0.4×1.0 | - | - | - | - | 0.5×1.0 | - |
| 250 | 0.35 | 0.3×1.2 | 0.4×1.2 | 0.5×1.2 | - | - | - | 0.5×1.2 | - |
| 300 | 0.42 | 0.3×1.3 | 0.4×1.3 | 0.5×1.4 | - | - | - | 0.5×1.4 | - |
| 350 | 0.50 | - | 0.4×1.4 | 0.5×1.5 | 0.6×1.5 | - | - | 0.5×1.5 | - |
| 400 | 0.56 | - | - | 0.5×1.6 | 0.6×1.6 | - | - | 0.5×1.6 | 0.8×1.6 |
| 450 | 0.63 | - | - | 0.5×1.7 | 0.6×1.7 | 0.7×1.7 | - | - | 0.8×1.7 |
| 500 | 0.70 | - | - | - | - | 0.7×1.7 | 0.8×1.7 | - | 0.8×1.7 |
As matrizes de vinco reverso são projetadas para criar vincos reversos (linhas salientes) na superfície do material. Ao contrário dos vincos convencionais (reentrâncias), os vincos reversos são formados na parte de trás do material, resultando em uma linha saliente na frente. Essa técnica ajuda a obter dobras precisas e nítidas, especialmente em aplicações que exigem uma dobra firme e estruturada.
Cálculos:
As seguintes fórmulas são usadas para cálculos:
Distância entre as linhas de corte de aço (d):
Para papelão: d = (espessura do papel (g) x 1,5) + largura do vinco (c)
Para papelão ondulado: d = (espessura do papel (g) x 2,0) + largura do vinco (c)
Altura da régua de aço (h):
h = altura da matriz de corte (f) - (espessura do papel (g) + altura da base (a))

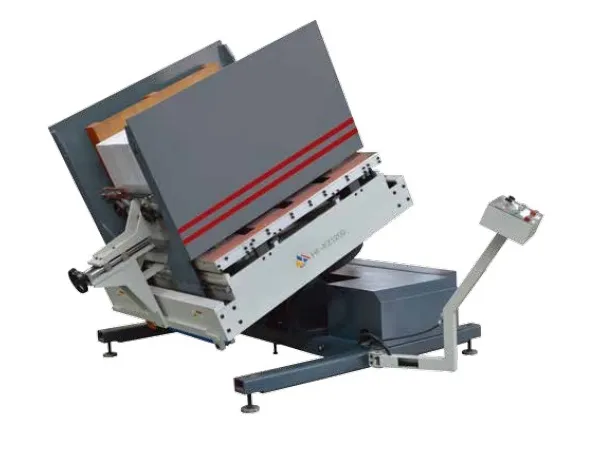

Ideal para as indústrias de impressão e embalagem, nossos viradores de pilhas desempenham uma variedade de funções, incluindo remoção de poeira, soltura, alinhamento e virada de pilhas de papel. Essas máquinas são indispensáveis para melhorar a eficiência nos processos de pré e pós-impressão.
| Modelo | HF-FZ1200 | HF-FZ1200A | HF-FZ1700ZL |
| Peso máximo da pilha (incluindo palete) (kg) | 100 | 1400 | 2500 |
| Tamanho máximo da folha (mm) | 800×1200 | 800×1200 | 1200×1700 |
| Abertura da mandíbula (mm) | Mín. 680 Máx. 1440 | Mín. 920 Máx. 1920 | Mín. 920 Máx. 1840 |
| Potência (kW) | 8 | 8 | 16 |
| Fonte de alimentação | 3p380v AC50HZ | ||
| Pressão máxima | 16MPa | ||
| Nível de ruído | ＜ 80 dB(A) | ||
| Temperatura | 12℃ a 45℃ | ||
| Umidade relativa | ＜ 50% sem condensação | ||
| Peso líquido (kg) | 2800 | 3600 | 4200 |
| Dimensões (mm) | 2370×2090×1890 | 2900×2400×2200 | 2550×2590×2590v |

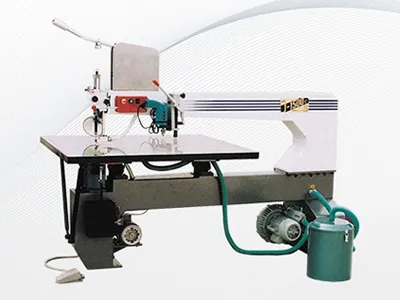

A máquina de serrar J-1500 foi concebida para realizar cortes precisos em placas de matriz, desde formatos de um quarto até formatos extragrandes. O mandril inferior possui um dispositivo automático de fixação da lâmina de serra para trocas rápidas e eficientes. A posição do mandril superior e o ângulo da mesa de trabalho são facilmente ajustáveis para maior versatilidade. A superfície extragrande da mesa de trabalho tem acabamento espelhado e está equipada com um sistema de flutuação a ar para facilitar o manuseio de placas de corte grandes. Um potente sistema de coleta de pó mantém a superfície de trabalho limpa e o ambiente saudável.
Projetada para dobrar aço, esta máquina cria as arestas de corte das matrizes. Seu design inovador e prático garante facilidade de uso e alta precisão. Equipada com 40 matrizes macho e fêmea (moldes), ela pode dobrar réguas de aço em qualquer formato complexo.

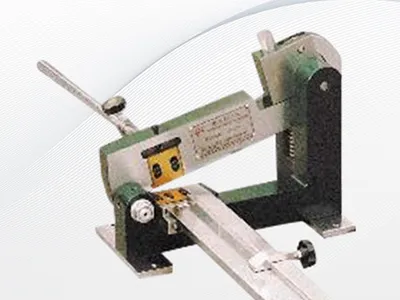

Projetado para aparar e cortar ângulos, o QD-25M permite uma fácil conversão entre as funções de corte e corte de cantos, bastando trocar o defletor. A lâmina de corte é feita de aço tungstênio com superfície endurecida para durabilidade excepcional. O modelo padrão pode cortar réguas de aço de até 32 mm de altura. Modelos personalizados estão disponíveis para lâminas mais altas (40 mm, 50 mm ou mais).

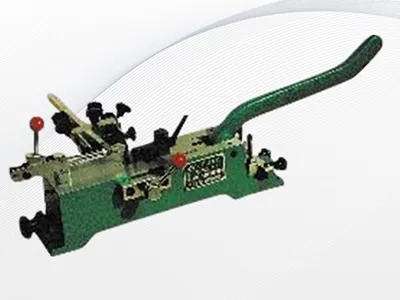

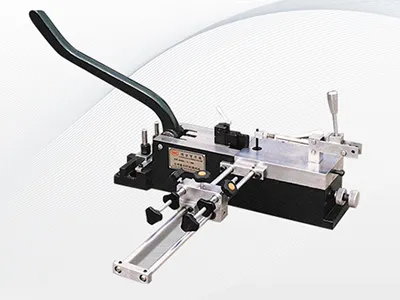

A dobradeira de aço CX-25B dobra com eficiência lâminas de corte em formas complexas. Com 35 conjuntos de moldes macho e fêmea e sistemas de posicionamento duplo, ela garante uma operação rápida e precisa com o mínimo de esforço do operador.

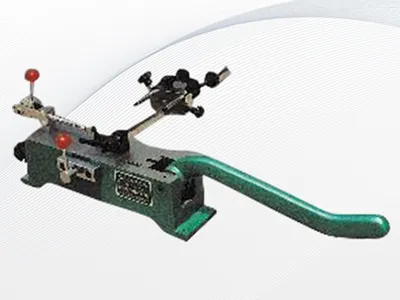

Com funcionalidade semelhante à CX-25B, a dobradeira de régua de aço CX-5A oferece uma dobragem rápida e conveniente da lâmina, utilizando 35 conjuntos de moldes macho e fêmea para produzir formas complexas.

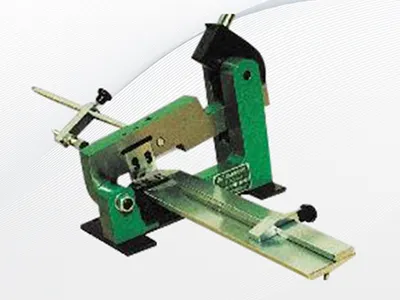

Esta máquina versátil combina as funções de corte e corte de cantos. Com barras de posicionamento intercambiáveis, ela alterna facilmente entre as funções para atender a vários requisitos de produção.

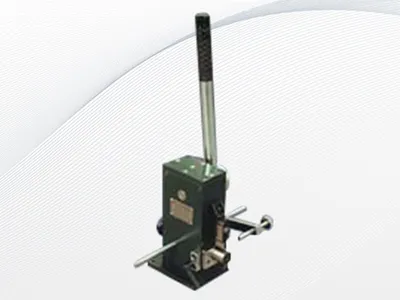

Após a flexão da lâmina, o cortador de aço YK-06 perfura orifícios com precisão. Disponível em larguras de corte de 3 mm, 5 mm ou 6 mm, garante um corte uniforme para uma qualidade consistente da lâmina.

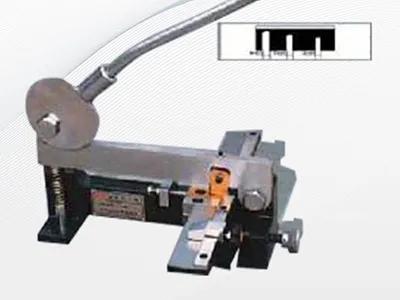

Projetado para fazer entalhes ao longo das lâminas de corte ou linhas de vinco nos pontos de junção, o CK-9 oferece uma largura de entalhe fixa de 9 mm e profundidades de entalhe ajustáveis de 0 a 25 mm, mantendo a eficiência sem deformar a lâmina.

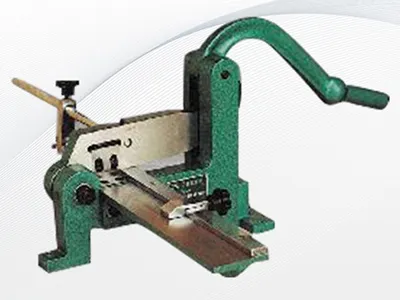

Utilizado na fase final de corte, o cortador de lâmina de aço CJ-25 possui guias ajustáveis em ambos os lados para proporcionar cortes retos e suaves. Suporta uma altura máxima da lâmina de 40 mm, reduzindo o esforço do operador e garantindo um acabamento limpo.
A entalhadora de precisão com régua de aço GQ-3-8M foi projetada para perfurar orifícios de ponte nas junções das lâminas de corte e linhas de vinco. Oferecendo larguras de entalhe de 3 mm, 5 mm ou 8 mm, ela utiliza lâminas de entalhe de aço de tungstênio com durabilidade aprimorada por meio de endurecimento superficial.
Fornecemos uma variedade de equipamentos de corte e vinco para empresas de impressão, embalagem, manufatura e muito mais. Nossos equipamentos de corte e vinco utilizam componentes estáveis e de última geração de empresas internacionais renomadas, como conversores de frequência da suíça ABB, controladores programáveis e interfaces homem-máquina da japonesa Fuji, relés e disjuntores da japonesa Omron, IDEC (Izumi) e Schneider, motores da alemã Siemens, correias transportadoras de papel da japonesa NITTA, correntes da alemã IWIS, rolamentos da japonesa NSK e outros. Isso garante que nossos equipamentos tenham maior precisão (±0,1 mm ~ ±0,075 mm) e oferecemos um serviço pós-venda abrangente.
